Plegadora CNC

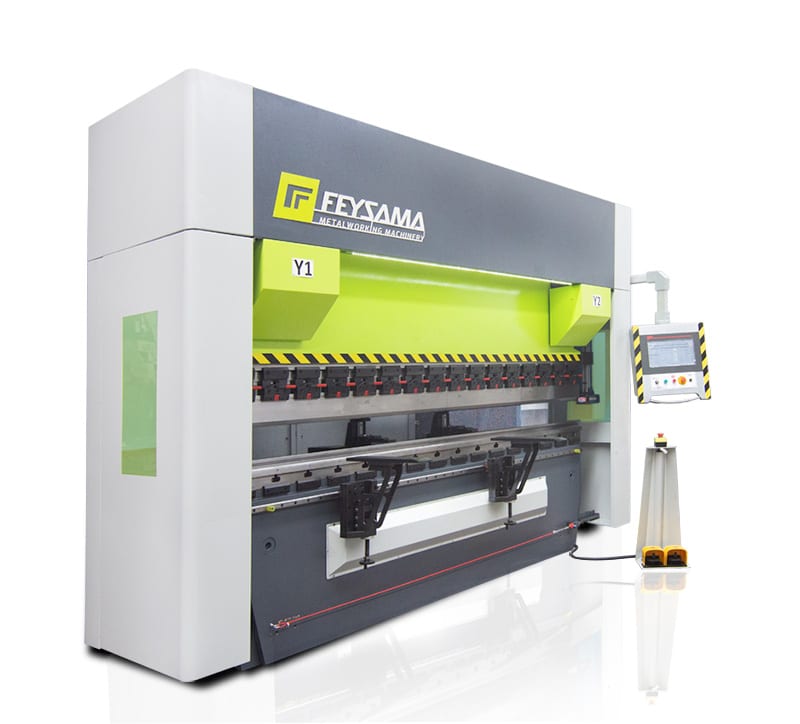

Plegadora CNC Gama Premium LLCE

Nuestras plegadoras con CNC (Control numérico computarizado) de gama alta combinan la última tecnología, como el CNC s640, para obtener la mejor velocidad y precisión para las empresas que requieren reducir los costes de producción y los plazos de entrega.

Presupuesto a medida y sin compromiso

Software diseñado para el plegado CNC

SOFTWARE FEYSAMA CNC ADVANCE

1. Dibuja la pieza en la pantalla táctil

2. Cálculo automático de la fuerza de plegado

4. Desarrollo de la chapa automática

3. Control de presión y compensación de flexiones

Gracias a más de 15 años de experiencia con CNC, y nuestra estrecha colaboración con el fabricante italiano de CNC ESA Automotion, podemos presentar el Feysama’s CNC Advance. Un software pensado exclusivamente para plegadoras de control numérico Feysama.

Nuestro equipo de I+D ha ido recopilando un gran número de valoraciones de nuestros clientes para crear un CNC que lleve el plegado de chapa a un gran nivel de rendimiento y sencillez.

Plegado automático

PLEGADO CON CNC: MÁXIMA EFICIENCIA

Nuestras plegadoras electrónicas sincronizadas incorporan 5 ejes de alta velocidad de trabajo gestionados por el CNC de serie, para facilitar la tarea de plegado. El CNC calculará la posición de los ejes Y1 e Y2 para obtener los grados deseados en la chapa,  y mueve el eje Rverticalmente  con el fin de poder apoyar las chapas que ya tienen algún doblez hecho, facilitando el plegado de piezas complicadas.

Además, con el CNC permite gestionar hasta 6 + 1 ejes de trabajo por si queremos ampliar el tope con los ejes Z1 y Z2.

Más información del CNC S640
Plegadora CNC

Equipación estándar

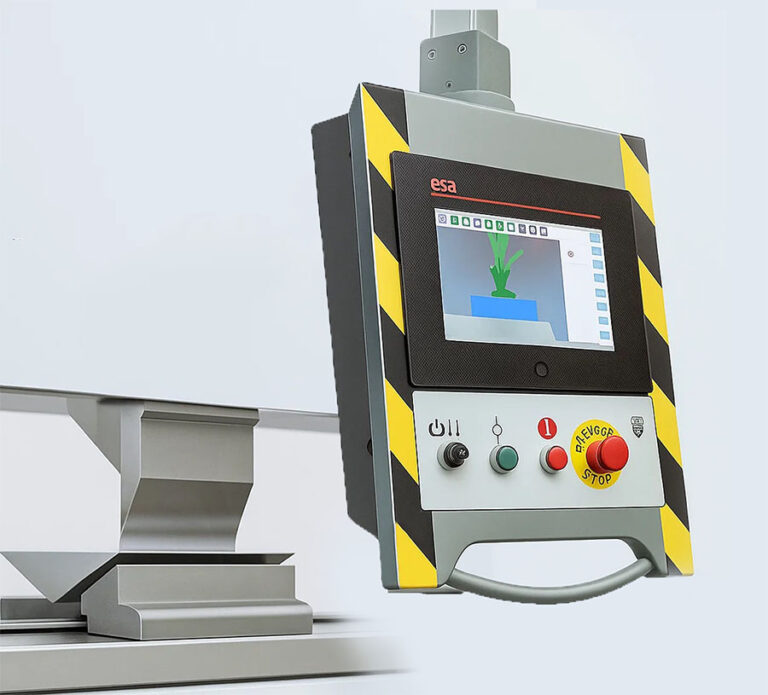

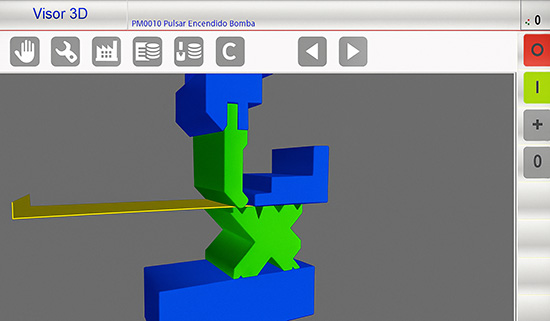

CNC s640 2D PANTALLA 15″ TÁCTIL

El CNC  s640 permite dibujar la pieza en 2D y una vez hecho, automáticamente calculará el desarrollo de la chapa, la mejor secuencia de plegado y el cálculo tanto de la presión de trabajo como de la compensación de flexiones. Así, no necesitamos hacer tantas pruebas hasta conseguir la pieza correcta y tendremos una protección extra para no dañar los útiles.

Además, este CNC permite gestionar hasta 6 ejes de trabajo por si queremos ampliar el tope con los ejes Z1 y Z2. Se puede dibujar el punzón y la matriz en el control. Incorpora un puerto USB permitiendo así tener una librería de útiles y programas infinita y opcionalmente acceso remoto ethernet o wifi desde la oficina.

Software 2D para PC de oficina técnica gratuito, permite el cálculo automático de la secuencia y realizar listas de tareas para organizar el trabajo.

Opcionalmente se puede incorporar teleasistencia via ethernet o wifi.



Saber más sobre el CNC s640.

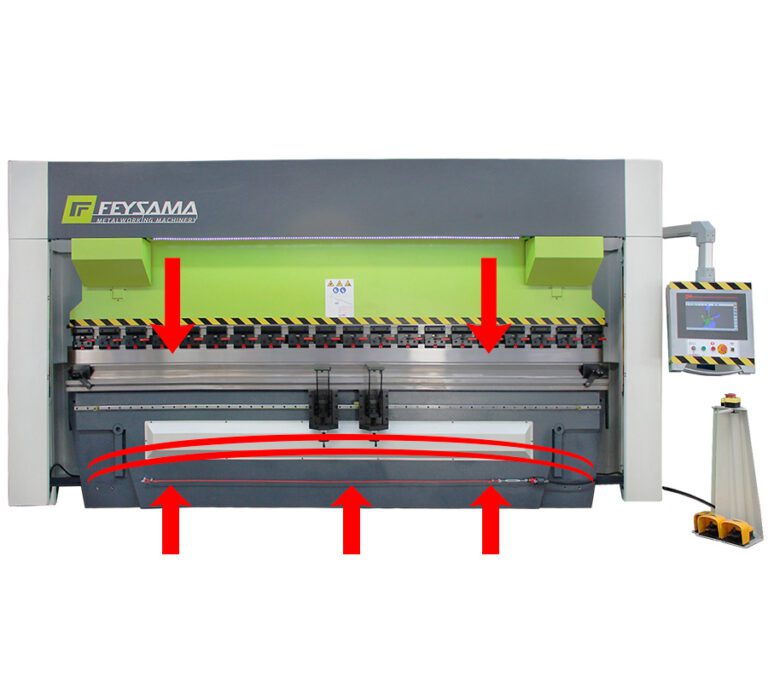

COMPENSACIÓN DE FLEXIONES CNC

La compensación de flexiones hidráulica permite corregir la deformación que sufre la mesa cuando se realizan trabajos que requieren un gran esfuerzo.

Los ejes Y1,Y2 y V permiten corregir pequeñas diferencias de plegado en las chapas desiguales para obtener un resultado perfecto. Con ello se obtiene un plegado igual en los dos extremos y el centro de la chapa. En cada plegadora de chapa CNC puede instalarse este sistema de compensación.

El ajuste es realmente sencillo ya que lo calcula directamente el control CNC con los datos de la chapa introducidos y puede ser modificado o ajustado por el operador en cualquier instante.

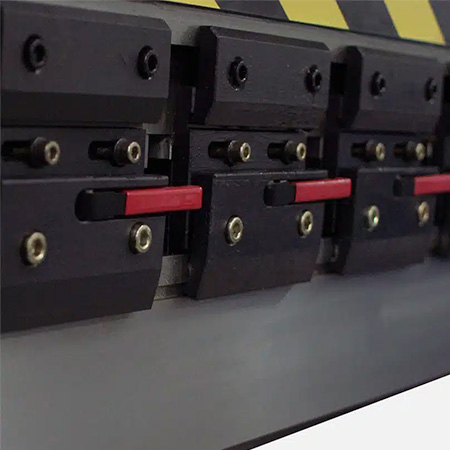

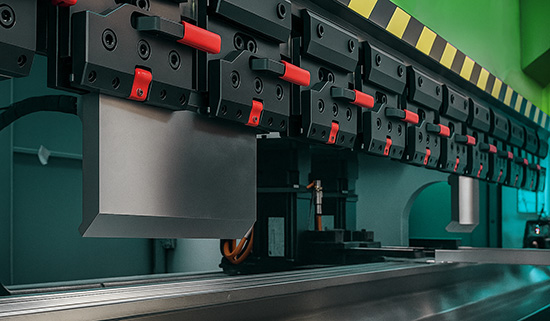

CAMBIO RÁPIDO DE PUNZONES

El método tradicional para cambiar los punzones necesita aflojar dos tornillos de cada uno de los soportes. Este sistema permite cambiar los punzones de una forma rápida y cómoda sin utilizar herramientas, tan solo tirando de una palanca.

Además, el botón “Smart Clamp” permite incorporar y retirar los punzones desde la parte inferior, no desde el lateral de la máquina.

Usabilidad

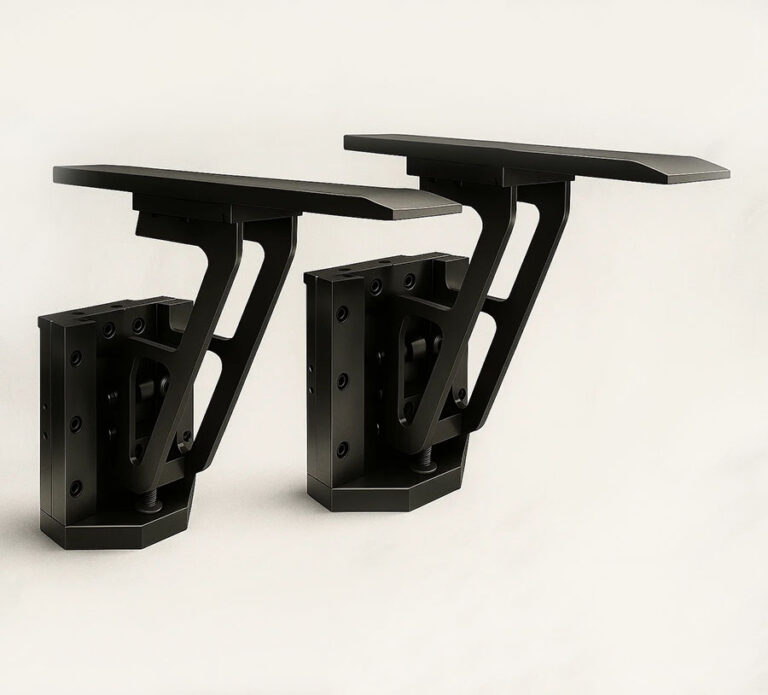

Soportes frontales desplazables

Los soportes desplazables permiten ajustar los brazos frontales al ancho de la chapa y altura de la matriz fácilmente.
Estos  pueden desplazarse rápidamente (sin aflojar o apretar tornillos) por todo el largo de la máquina gracias al patín que los guía. Su altura es regulable mediante una manivela.

Plegadora CNC

Seguridad

Láser de seguridad de 5 haces de luz

La gran ventaja de un láser respecto a las foto-células es que este sistema de seguridad, permite plegar a alta velocidad y con seguridad, chapas de tamaño pequeño a poca distancia de la zona de plegado, sin que la plegadora CNC active el modo de lento.

Los 5 haces de luz del sistema láser garantizan la seguridad tanto por la zona frontal como posterior de la zona de trabajo (punzón) plegadora.

El ajuste de altura se realiza fácilmente aflojando una manivela para desplazarlo verticalmente y poder sacar los punzones por el lateral.

Maquinaria metalúrgica Feysama

Modo de ahorro

El modo de ahorro de energía desconecta la máquina cuando no se está utilizando para ahorrarle dinero. Se estima que para una plegadora CNC automática que trabaja un turno, el ahorro puede estar sobre 500€ / año.

Maquinaria metalúrgica Feysama

Normativa de seguridad CE

La plegadora cnc de gama alta, cumple con las  normas de seguridad que son impuestas por la CE para asegurar el correcto funcionamiento de los componentes en caso de avería durante al menos 30 años (MTTFd). Ade,ás,  minimizan el riesgo de lesiones por los descuidos del operario.

Existen dos tipos de certificación. La autocertificación que consiste en que el propio fabricante se certifique el trabajo que hace para cumplirla: Y la certificación externa, donde una empresa especializada en seguridad audita y verifica que la fabricación cumple con la normativa.

Feysama ha sido certificado por Bureau Veritas cumpliendo todos los requisitos necesarios.

Características técnicas

  • CNC s640 2D con pantalla de 15″ y optimización de plegado automática.
  • Compensación de flexiones gestionada por el CNC.
  • 5 ejes de serie (Y1,Y2,X,R,V)
  • Laser de seguridad DSP.
  • Eje “X” y “R” de alta velocidad (550mm/s y 300mm/s) controlados por el CNC y Z1-Z2 opcional.
  • Anclaje rápido de punzones con botón “Smart clamp”
  • PLC de seguridad Pilz, PLe (antigua categoría 4), pedal de seguridad de 3 posiciones.
  • Válvulas monitorizadas de seguridad de la marca italiana Atos o alemana Rexroth
  • Matriz multi-boca o opción de adaptar utillaje en función del trabajo a realizar.
  • Base autocentrante para la matriz multiboca.
  • Cuello de cisne hasta 400mm
  • Soporte frontal para chapas desplazable por guía mecanizada
  • Normativa CE 12622 certificado por Bureau Veritas
  • Iluminiación frontal LED
Plegadora CNC

Plegadoras CNC de calidad y certificadas

Diseño propio
Maquinaria metalúrgica Feysama

PLEGADORA CNC CREADA Y DISEÑADA POR FEYSAMA

Debido a que hemos estado fabricando nuestros productos desde 1988,  podemos ofrecer unos estándares de calidad y fiabilidad muy elevados en nuestras plegadoras con CNC hidráulica.

¿El secreto? Nuestras máquinas se verifican con más de 300 puntos antes de entregarse. Revisados uno a uno por nuestros técnicos. Y posteriormente, el seguimiento durante el período de garantía, lo que nos permite detectar posibles problemas y mejorar nuestro producto día tras día. Este proceso es el básico en maquinaria nueva, pero también plegadoras de segunda mano pasan un control de calidad.

Rapidez
Maquinaria metalúrgica Feysama

HUSILLOS DE BOLAS Y PATÍN GUÍA

Los husillos de bolas y el patín guía en el tope trasero (eje X y R) proporcionan rapidez (hasta 550mm/s en X) y precisión.

Actualmente no se concibe una máquina fiable y duradera que no use este tipo de tecnología junto al CNC.

Las robustas torretas se desplazan sobre dos guías lineales (Z1-Z2) manualmente.

Opcionalmente puede instalarse los ejes Z1-Z2 gestionados por el CNC s640 ya que este admite hasta 6 ejes. Esto está indicado especialmente para trabajos con plegado de cajas en diferentes estaciones.

Componentes
Plegadora CNC

COMPONENTES ELÉCTRICOS PRIMERAS MARCAS CE

Los componentes eléctricos que se instalan en nuestras plegadoras CNC son de primera calidad, fabricados por las primeras marcas del sector como los alemanes Pilz y Schneider, el francés Telemechanique, los italianos Pizzato y ESAGV… etc. Cumplen las normativas de la CE, son componentes de larga vida y se pueden encontrar en cualquier tienda de material eléctrico.

Monitorización
Maquinaria metalúrgica Feysama

BLOQUES HIDRÁULICOS MONITORIZADOS Y REDUNDADOS CE

Nuestros bloques hidráulicos de las primeras marcas europeas (Atos, Rexroth) son monitorizádos(controlados por PLC de seguridad alemán Pilz) y redundados (dos válvulas en serie para evitar la caída de la trancha si una se atasca) según exige la normativa CE 12622 para plegadoras con control numérico.

Esto implica que en cuanto a términos de seguridad es casi imposible que se de una circunstancia peligrosa por la rotura de una válvula o fallo hidráulico.

Este sistema es de obligada instalación en las dobladoras cnc nuevas y viejas que se vendan de segunda mano siendo omitido en estas muchas veces por su elevado coste, y oculto bajo la opción de autocertificación que permite la norma.

Es por ello que nuestras máquinas están homologadas por Bureau Veritas y cumplen extrictamente las normativas de la CE.

Software
Maquinaria metalúrgica Feysama

SOFTWARE 3D PARA PC

El software para PC nos permite diseñar las piezas en el ordenador cómodamente sin malgastar chapa. Después de dibujar fácilmente la pieza que queremos plegar, el programa nos indicará la distancia a la cual debemos cortar la chapa en la cizalla hidráulica y cual es el mejor orden para realizar los plegados.

Visualize en el ordenador de la oficina la chapa y el punzón tal como lo plegara.

Una vez realizadas las piezas en el PC de la oficina puede pasar los programas a la máquina mediante un PEN USB, con lo que podrá guardar infinitas piezas plegadas.

Equipo opcional para el plegado CNC

soporte-chapa

SOPORTES FRONTALES AMPLIADOS

Los soportes frontales ampliados permiten una mayor superficie de apoyo de la chapa, facilitando la tarea al operario. También permiten ajustar los brazos frontales al ancho de la chapa y la altura de la matriz fácilmente.

Los soportes frontales pueden desplazarse rápidamente (si aflojar o apretar tornillos) por todo el largo de la máquina gracias al patín que los guía. Su altura es regulable mediante una manivela lateral.

eje-z-tope-plegadora

EJES Z1 Y Z2 OPCIONALES

Los ejes Z son interesantes para aquellos trabajos en los que debemos utilizar diferentes estaciones (dos punzones de distinta longitud), especialmente para doblar cajas o piezas cortadas a láser. El CNC desplaza automáticamente las torretas del tope logitudinálmente por la barra del tope X, hasta la estación seleccionada en el CNC.

cnc-S-650-W-2-1

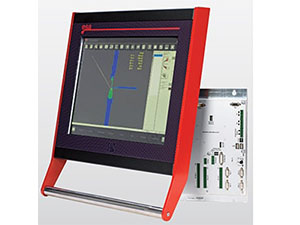

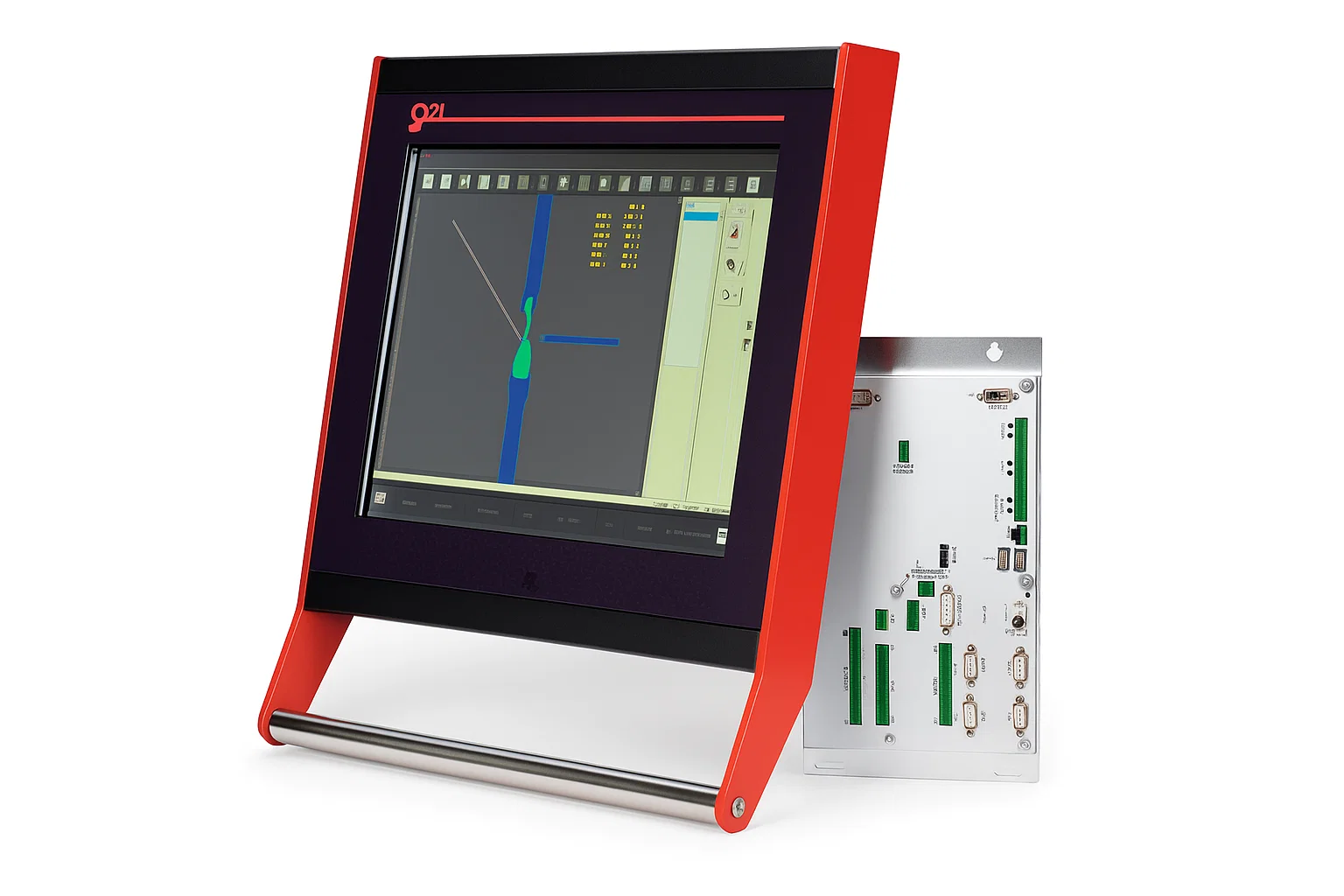

CONTROL CNC S650W

CNC basado en la plataforma Windows (R) que permite importar piezas diseñadas en programas CAD (Solidworks, Inventor…etc), y visualizarlas en 3D en el control. Especialmente diseñado para plegado de piezas complejas cortadas a laser.

CONFIGURA LA PLEGADORA CNC A TU MEDIDA

Configurar plegadora

Feysama: Garantía de calidad

2 AÑOS DE GARANTÍA

Incluye 2 años de garantía en toda venta de maquinaria industrial. Esta garantía cubre cualquier daño en el transporte o fallo de alguna pieza. Si surge algún problema durante los 2 primeros años, nuestros técnicos están a vuestra disposición para arreglar o cambiar las piezas necesarias.

CALIDAD

Utilizamos materiales de máxima calidad y que cumplen la normativa de la unión europea. Nuestros componentes cumplen altos estándares de eficacia y productividad.

SERVICIO TÉCNICO GRATUITO

Servicio técnico gratuito los dos primeros años. Además si se quiere, nuestro equipo técnico será quien hará la puesta en marcha de la máquina en su lugar de trabajo.

¿Tienes alguna consulta?

Si tienes alguna duda, no dudes en contactar con nosotros y te ayudaremos a escoger la plegadora y el CNC  que más se adapten a tus necesidades.

Así como seleccionar los accesorios más adecuados para tu tipo de trabajo.
