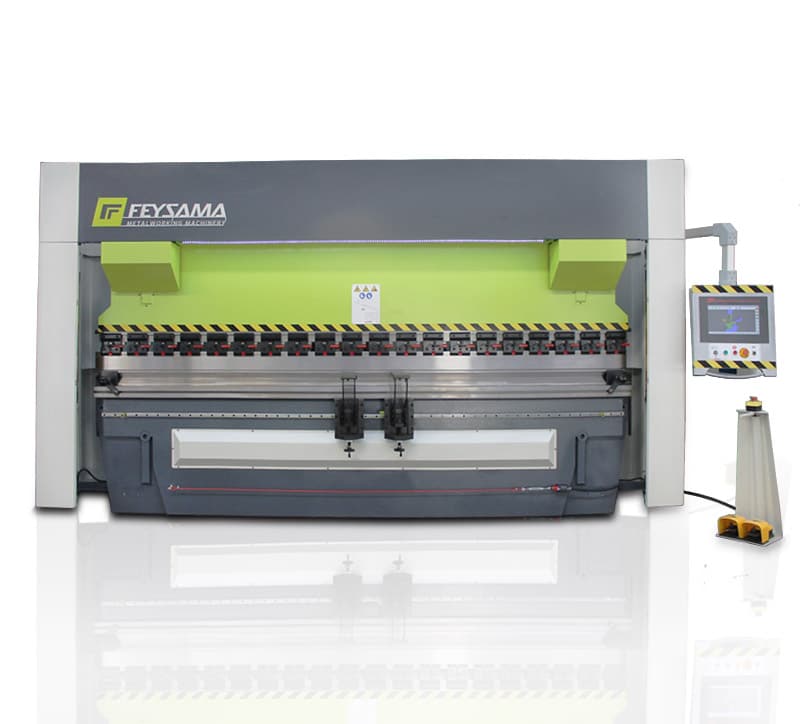

Plegadora Hidráulica Gama Estandar

La plegadora hidráulica de gama media, incorpora el control s630 2D de serie, imprescindible para una empresa actual que quiera reducir los costes de producción. Incorpora de serie servomotores para los topes, anclaje rápido de punzones, compensación de flexiones, torretas del tope ajustables desde la parte delantera, brazos frontales por patín guía, y otros muchos accesorios que proporcionan buenas prestaciones de velocidad de trabajo, fuerza de plegado y precisión a un precio razonable y que permiten obtener una gran eficiencia con la dobladora hidráulica.

Presupuesto a medida y sin compromiso

Solicite presupuesto de la plegadora hidráulica sin compromiso

Plegadora hidráulica LLC






    Características técnicas de la plegadora hidráulica

    • Control Numérico S-630 2D táctil , cálculo automático del desarrollo de la chapa
    • Software 2D para PC de oficina técnica.
    • Compensación de flexiones hidráulica manual.
    • Anclaje rápido de punzones.
    • Ejes X e Y accionados por servomotores.
    • Velocidad tope trasero de husillo de bolas: 125mm/s
    • Torretas del tope trasero abatibles con doble patín guía y regulables en altura (eje R) y anchura (eje Z1-Z2) manualmente.
    • Bloques hidráulicos monitorizados y redundados aleman Rexroth / italiano Atos
    • Fotocélulas de seguridad de 900mm como exige la norma CE12622.
    • Matriz multi-boca con ranura de 30º
    • Cuello de cisne hasta 400mm
    • PLC de seguridad aleman Pilz, PLe (antigua categoría 4), pedal de seguridad obligatorio de 3 posiciones.
    • Incluye software para PC
    • Iluminación LED de la zona de trabajo.
    • Pistones con topes internos. Sistema europeo.
    • Útil de elevación para voltear la matriz

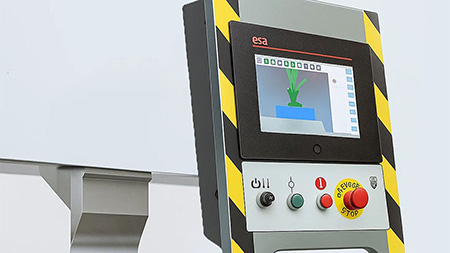

    Plegado con CNC

    Plegadora hidráulica en acción

    El CNC permite programar diferentes estaciones de trabajo para alternar plegados. De esta manera, el programa calcula la secuencia de plegado. Así, el tope conoce el próximo plegado y se desplaza hacía él sin necesidad de moverlo manualmente. Esto permite aumentar el nivel de productividad gracias al ahorro de tiempo. Y mejorar la eficiencia en las pruebas de plegado. Puedes ver también nuestra máquina plegadora CNC LLCE que ya incorpora el CNC S640 de serie.

    Más información del CNC

    Equipación estándar

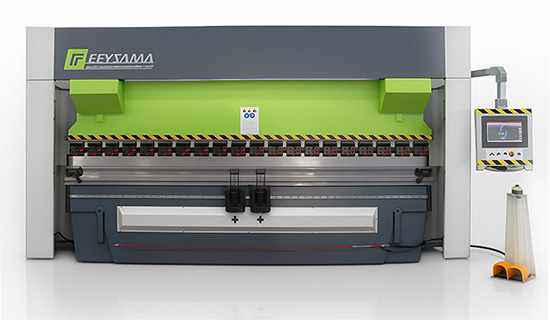

    FOTOCÉLULAS DE SEGURIDAD Y DOBLE VELOCIDAD DE TRABAJO

    Para cumplir la norma CE12622 obligatoria para las plegadoras hidráulicas de metal y chapa si se quiere trabajar con doble velocidad (rápida y lenta) o una velocidad de descenso superior a los 10mm/s se debe incorporar una fotocélula, de más de 800mm de alto, en la parte frontal, con el objetivo de parar la bajada rápida de la trancha en el caso de que algo atraviese la zona protegida.

    Esta fotocélula está monitorizada por el PLC de seguridad Pilz para evitar que un fallo en ella provoque una situación de peligro, parando la máquina antes de que esto ocurra.

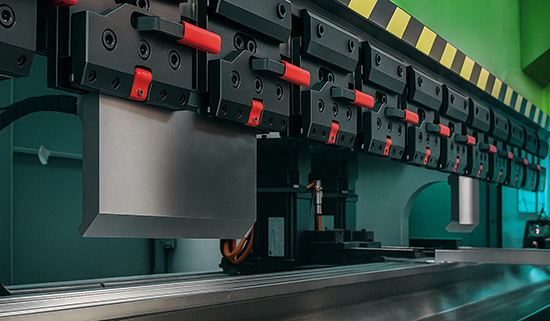

    CAMBIO RÁPIDO DE PUNZONES

    La plegadora hidráulica permite substituir los punzones tan solo con aflojar una pequeña palanca de cada cuña. El método tradicional necesita aflojar dos tornillos, así que el cambio proporciona una mayor velocidad de trabajo.

    SOPORTES FRONTALES DESPLAZABLES POR PATÍN GUÍA

    Los soportes desplazables permiten ajustar los brazos frontales al ancho de la chapa fácilmente. Y, gracias al patín guía, pueden desplazarse fácilmente (sin aflojar y apretar tornillos) por todo el largo de la máquina. Su altura es regulable mediante una manivela.

    Maquinaria de calidad

    Diseño propio
    Maquinaria metalúrgica Feysama

    DISEÑAMOS NUESTRAS PLEGADORAS HIDRÁULICAS

    Debido a que hemos estado fabricando nuestros productos desde 1988,  podemos ofrecer unos estándares de calidad y fiabilidad muy elevados en cada máquina.

    ¿El secreto? nuestras máquinas de plegado se pasan por un procesa de verificación 300 puntos antes de entregarse y nuestros técnicos realizan el seguimiento durante toda la vigencia de garantía, este permite detectar posibles problemas.

    Componentes
    Maquinaria metalúrgica Feysama

    COMPONENTES ELÉCTRICOS PRIMERAS MARCAS CE

    Los componentes eléctricos que se instalan en nuestras  dobladoras hidráulicas son de primera calidad, fabricados por las primeras marcas del sector punturo eléctrico como la alemana Pilz, y los franceses Schneider y Telemecanique, los italianos Pizzato y ESAGV… etc. Todas ellas cumplen las normativas de la CE. Además también son componentes con una larga vida.

    Software
    Maquinaria metalúrgica Feysama

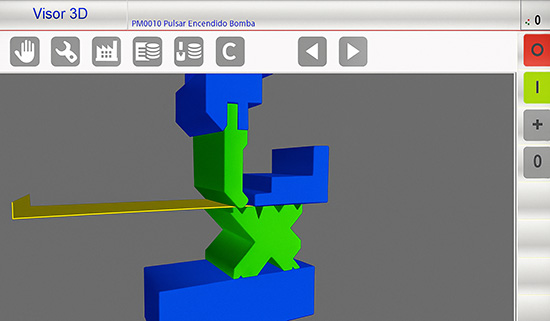

    SOFTWARE 3D PARA PC (GRATUITO)

    El software para PC o computadora permite diseñar piezas en el ordenador cómodamente y de manera intuitiva. De esta manera, no se malgasta chapa haciendo pruebas. Después de dibujar la pieza que queremos plegar, el programa nos indicará la distancia a la cual debemos cortar en la cizalla y cuál es el mejor orden para realizar los plegados. Visualiza en el ordenador de la oficina la pieza y el punzón tal como lo plegará.

    Una vez realizadas las piezas en el PC de la oficina puede pasar los programas a la máquina mediante un PEN USB, con lo que podrá guardar infinitas piezas plegadas.

    Monitorización
    Maquinaria metalúrgica Feysama

    BLOQUES HIDRÁULICOS MONITORIZADOS Y REDUNDADOS CE

    Nuestros bloques hidráulicos de las primeras marcas europeas (Atos, Rexroth) son monitorizádos (controlados por PLC de seguridad alemán Pilz) y redundados (dos válvulas en serie para evitar la caída de la trancha si una se atasca) según exige la normativa CE 12622 para plegadoras hidráulicas de chapa.

    Esto implica que en cuanto a términos de seguridad es casi imposible que se de una circunstancia peligrosa por la rotura de una válvula o fallo hidráulico.

    Este sistema es de obligada instalación en las maquinas de plegado hiráulico, nuevas o viejas, que se vendan de segunda mano siendo omitido en estas muchas veces por su elevado coste, y oculto bajo la opción de autocertificación que permite la norma.

    Es por ello que nuestras máquinas están homologadas por Bureau Veritas y cumplen extrictamente las normativas de la CE.

    Ahorro
    Maquinaria metalúrgica Feysama

    MODO DE AHORRO DE ENERGÍA

    Autoapago de la máquina después de un tiempo sin utilizarla.
    El modo de ahorro de energía desconecta la máquina cuando no se está utilizando para ahorrarle dinero. Se estima que para plegadoras que trabajan un turno el ahorro puede estar sobre 500€ / año.

    Maquinaria metalúrgica Feysama

    Sostenibilidad

    Ahorro energía

    El modo de ahorro de energía desconecta la máquina cuando no se está utilizando para ahorrarle dinero. Autoapagado de la máquina después de un tiempo sin utilizarla. Se estima que un turno de trabaja el ahorro puede estar sobre 500€ / año.

    Seguridad y protección

    Normativa de seguridad CE

    Las plegadoras hidráulicas, debido a su peligrosidad, debe cumplir con unas estrictas normas de seguridad que son impuestas por la CE tanto para las máquinas nuevas como para las que se venden de segunda mano. Estas normas aseguran el correcto funcionamiento de los componentes de la dobladora en caso de avería durante al menos 30 años (MTTFd) y minimizan el riesgo de lesiones por los descuidos del operario.

    La norma ofrece dos posibilidades para cumplirla, la primera es la autocertificaciónque consiste en que el propio fabricante se certifique el trabajo que hace para cumplirla,  y la segunda cosiste en que una empresa externa audite y verifique que el fabricante cumple la norma.

    Feysama S.L ha sido certificado por Bureau Veritas cumpliendo sus rigurosos requisitos. Una empresa homologada por la administración encargada de supervisar la correcta instalación y adecuación de la norma CE.  También las plegadora de chapa usada que vendemos, cumplen las normativas de CE.

    Maquinaria metalúrgica Feysama

    Equipo opcional

    laser-seguridad-plegadoras-300x300
    LÁSER DE SEGURIDAD DE 5 HACES DE LUZ

    La gran ventaja de un láser respecto a las foto-células es que este sistema de seguridad, permite plegar a alta velocidad y con seguridad, chapas de tamaño pequeño a poca distancia de la zona de plegado, sin que la plegadora active el modo de plegado lento.

    Los 5 haces de luz del sistema láser garantizan la seguridad tanto por la zona frontal como posterior de la zona de trabajo de la plegadora hidráulica.

    El ajuste de altura se realiza fácilmente aflojando una manivela para desplazarlo verticalmente y poder sacar los punzones por el lateral.

    control-cnc-calculo-angulo-plegado-min-1-300x300
    CNC S640 2D, OPTIMIZACIÓN Y PANTALLA 15” Táctil

    El CNC  s640 permite dibujar la pieza en 2D y una vez hecho, automáticamente calculará el desarrollo de la chapa, la mejor secuencia de plegado y el cálculo tanto de la presión de trabajo como de la compensación de flexiones. Así, no necesitamos hacer tantas pruebas hasta conseguir la pieza correcta y tendremos una protección extra para no dañar los útiles.

    Además, este CNC permite gestionar hasta 6 ejes de trabajo por si queremos ampliar el tope con los ejes Z1 y Z2. Se puede dibujar el punzón y la matriz en el control. Incorpora un puerto USB permitiendo así tener una librería de útiles y programas infinita y opcionalmente acceso remoto ethernet o wifi desde la oficina.

    Software 2D para PC de oficina técnica gratuito, permite el cálculo automático de la secuencia de plegado y realizar listas de tareas para organizar el trabajo.

    Opcionalmente se puede incorporar teleasistencia via ethernet o wifi.

    ejes-tope-min-4
    EJE R GESTIONADA POR CNC

    El desarrollo de piezas complejas con diferentes plegados y grados conlleva que muchas veces el punto de apoyode la chapa no se encuentre a la misma altura que la matriz. Al hacer el dibujo de la pieza en 2D en el CNC, este calculará la posición R del apoyo con el fin de facilitar el trabajo al operador.

    El recorrido de altura del eje R es de 180 a 200mm y las torretas del tope pueden “descentrarse” manualmete expresamente con el objetivo de completar esas piezas “rebeldes” que necesitan algo más de los 180 o 200mm de carrera que tiene el tope R.

    CONFIGURA LA PLEGADORA A TU MEDIDA

    Configurar plegadora

    ¿Tienes alguna consulta?

    Llámanos y te ayudaremos a escoger la plegadora que más se adapta a tus necesidades.
    Así como seleccionar los accesorios más adecuados para tu tipo de trabajo.
