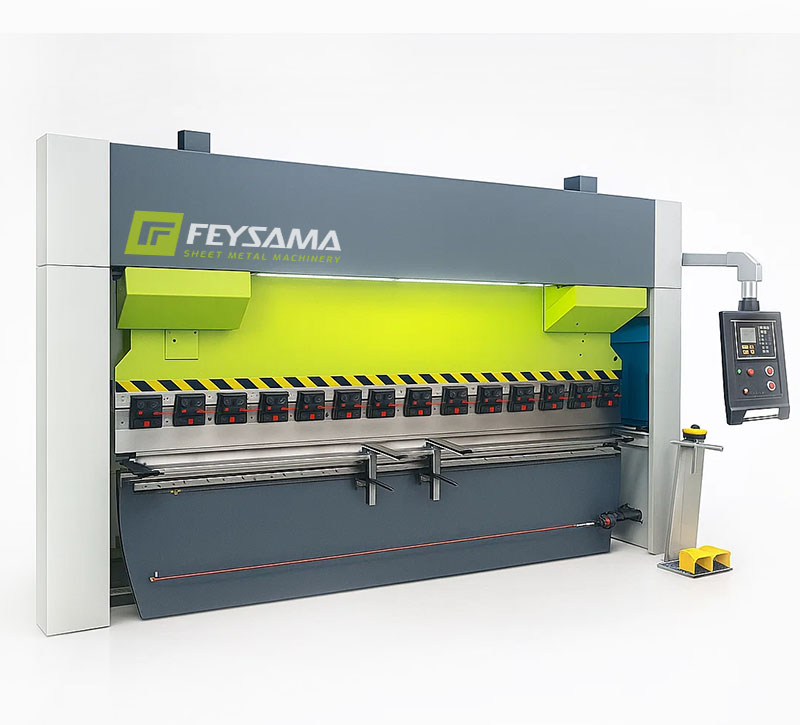

Plegadora industrial MC

La plegadora industrial, modelo MC, tiene una excelente relación calidad precio, es una máquina robusta y fiable para aquellas empresas que requieren trabajos de calidad sin grandes costes.
Plegadora de metal y económica, diseñada para todos los trabajos de plegado de chapa y láminas.

Pida presupuesto a medida y sin compromiso

Descarga el catálogo

Sustitución de máquina antigua

Asistencia telefónica gratuita

Curso de formación gratuito

CONFIGURADOR DE PLEGADORAS INDUSTRIALES

Inicia la configuración

Plegadora industrial

Características técnicas de la plegadora industrial

  • Posicionador digital de 2 ejes (X,Y) con 40 programas
  • Doble velocidad de trabajo, rápida (80-100mm/s) y lenta (10mm/s)
  • Tope trasero motorizado y mecanizado, con torretas abatibles.
  • PLC de seguridad aleman Pilz, PLe (antigua categoría 4), pedal de seguridad.
  • Válvulas monitorizadas de seguridad de la marca italiana Atos
  • Compensación de flexiones por uñetas en la trancha
  • Matriz multi-boca con ranura de 30º
  • Cuello de cisne hasta 350mm
  • Soporte frontal para chapas desplazable por guía mecanizada
  • Eje ¨R¨ manual y ¨Z¨ desplazable por mecanizado
  • Apertura regulable de la trancha por pedal y automático
  • Fotocélula frontal de seguridad de 900mm alto
  • Normativa CE 12622 certificado por Bureau Veritas
  • Iluminación LED de la zona de trabajo.
  • Pistones con topes internos. Sistema europeo.
  • Útil de elevación para voltear la matriz

Equipación estándar

Plegadora industrial

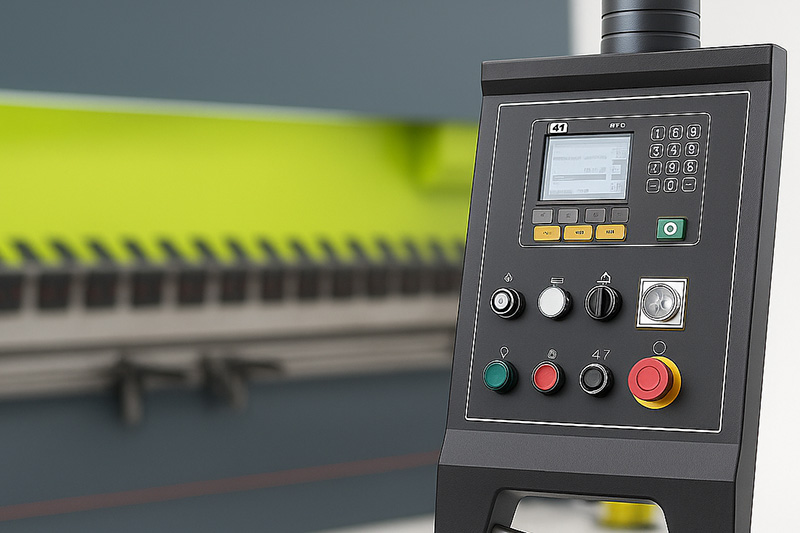

POSICIONADOR CON 40 MEMORIAS

El posicionador, que permite el movimiento automático de los ejes de la plegadora, consta de una memoria de 40 programas (piezas) de 25 pasos (pliegues).

Permite trabajar manual, paso a paso o de forma automática, es decir que cuando termine un pliegue el posicionador moverá los 2 ejes para realizar el siguiente plegado automáticamente.

Funcionamiento sencillo igual que una calculadora, usted le introduce la medida y al pulsar el botón verde los ejes se mueven a la medida deseada.

Plegadora industrial

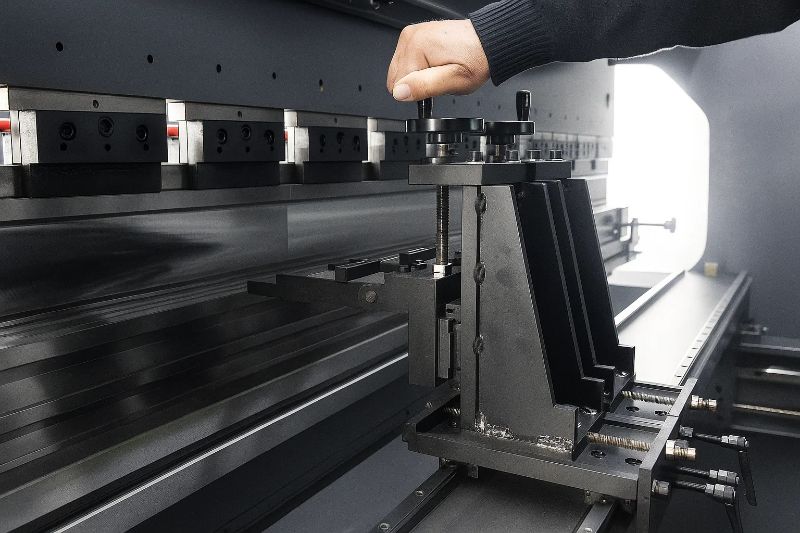

TORRETAS DEL TOPE CON GONIÓMETRO

El goniómetro de la torreta permite ajustar de forma precisa la posición X de esta y el tope abatible evita que la chapa se enganche cuando se eleva al doblarla. También se pueden regular manualmente los ejes R (altura) y Z (ancho).

Las torretas del tope se desplazan sobre una robusta barra mecanizada que puede regularse  en preñez y aporta precisión, no como las barras de aluminio que al ser más débiles pueden estar torcidas o combadas.

Plegadora industrial

DOBLE VELOCIDAD Y FOTOCÉLULAS DE 900MM

Para cumplir la norma CE12622 obligatoria para el plegado de chapa si se quiere trabajar con doble velocidad (rápida y lenta) o una velocidad de descenso superior a los 10mm/s se debe incorporar una fotocélulas de seguridad, de más de 800mm de alto, en la parte frontal, con el objetivo deparar la bajada rápida de la trancha en el caso de que algo atraviese la zona protegida.

Nuestras máquinas incorporan de serie una fotocélula de 900mm de alto, de la firma italiana Datalogic, que nos permite utilizar la velocidad rápida de descenso (80-100mm/s) reduciendo considerablemente los tiempos de plegado.

Esta fotocélula está monitorizada por el PLC de seguridad Pilz para evitar que un falloen ella provoque una situación de peligro, parando la máquina antes de que esto ocurra.

Plegadoras industriales Feysama

Diseño propio
Maquinaria metalúrgica Feysama

DISEÑADAS POR FEYSAMA

Fabricamos la primera máquina de plegado en 1988. Empezamos como una empresa familar y ahora exportamos por todo el mundo. Nuestra filosofía se basa en ofrecer estándares de alta calidad y fiabilidad.

Nuestra gama económica tiene una execelente relación plegadora y precio. Y, por supuesto, una excelente calidad. Nuestras máquinas se verifican en más de 300 puntos uno por uno antes de entregarse y nuestros técnicos realizan el seguimiento durante todo el período de garantía, así nos avanzamos a posibles problemas y mejoramos nuestro producto día tras día.

Rapidez
Maquinaria metalúrgica Feysama

HUSILLOS DE BOLAS

Los husillos de bolas, rápidos, precisos, y fiables son imprescindibles en cualquier máquina CNC actual. La mejor opción para un trabajo excelente:

  • Rapidez: Los topes traseros se desplazan mediante husillos de bolas a  65 mm/s
  • Fiabilidad: No requieren casi mantenimiento como no pasa con los husillos trapezoidales con tuercas de bronce.
  • Precisión: El husillo de bolas, mecanizado y templado, hace que no tenga desgaste, manteniendo la gran precisión inicial durante toda su vida útil.
Componentes
Maquinaria metalúrgica Feysama

COMPONENTES ELÉCTRICOS 100% EUROPEOS

Los componentes eléctricos que instalamos son de máxima calidad, fabricados por las grandes marcas conocidas por su exigencia como los alemanes Pilz y Schneider, el francés Telemechanique, los italianos Pizzato y ESAGV… etc. Además, todos los componentes cumplen con las rigurosas normativas de la CE. ASí que son componentes con larga vida de duración y eficiencia.

Esfuerzo
Maquinaria metalúrgica Feysama

REFUERZO TENSOR EN LA TRANCHA

La trancha (parte móvil superior que aloja el punzón) es extremadamente fuerte si se le hace una presión vertical, pero cuando la plegadora para chapa realiza un gran esfuerzo horizontal (mal uso) esta puede combarse.
Para evitar esto, o corregirlo si ocurriera, se instala un soporte ajustable en la parte trasera. Gracias a este, es posible ajustar la preñez de la trancha sin necesidad de sacarla y volver a mecanizar.

Torsión
Maquinaria metalúrgica Feysama

BARRA DE TORSIÓN REGULABLE POR CUÑAS

Barra de torsión regulable por cuñas permite regular el balanceo de la trancha . En la parte trasera de la trancha encontramos un refuerzo para evitar que la trancha se arquee, también permite ajustar la posible preñez que esta puede adquirir por un mal uso de los útiles.

Maquinaria metalúrgica Feysama

MODO DE AHORRO DE ENERGÍA

El modo de ahorro de energía desconecta la máquina cuando no se está utilizando para ahorrarle dinero. Autoapagado de la máquina después de un tiempo sin utilizarla. Se estima que un turno de trabaja el ahorro puede estar sobre 500€ / año.

Maquinaria metalúrgica Feysama

Normativa de seguridad CE

Una plegadora para chapa debe cumplir con unas exigentes normas de seguridad marcadas por la CE  debido a su peligrosidad. Estas normas garantizan el correcto funcionamiento de los componentes de la dobladora en caso de avería durante al menos 30 años (MTTFd) y minimizan el riesgo de daños por los descuidos del operario.

La UE permite dos posibilidades en el cumplimiento. La primera es hacer una auto certificación. Esto consiste en que el propio fabricante se certifique la plegadora  que hace para cumplirla.

La segunda verificación consiste  en que una empresa externa audite y certifique a nivel europeo que el fabricante cumple la norma.

Feysama S.L ha sido certificado por Bureau Veritas cumpliendo todos los rigurosos requisitos. Bureau Veritas es una empresa homologada por la EU para supervisar la correcta instalación y adecuación de la norma CE.

Equipación opcional

CNC S625 NUMÉRICO PROGRAMABLE A GRADOS

Este CNC permite programar piezas mediante grados, ya que el propio CNC calcula la medida en la que obtendremos el plegado deseado en la chapa de acuerdo al punzón, la matriz, el espesor de la chapa que queremos doblar etc…

Incluye una protección para no dañar los útiles que se pueden seleccionar de una librería en el control. Incorpora un puerto USB que facilita la comunicación con un PC sin necesidad de cables y permitiendo así tener una librería de útiles y programas infinita. Permite gestionar hasta 3 ejes.

Software 2D para PC de oficina técnica gratuito, permite el cálculo automático de la secuencia de plegado y realizar listas de tareas para organizar el trabajo.

Saber más sobre CNC S625

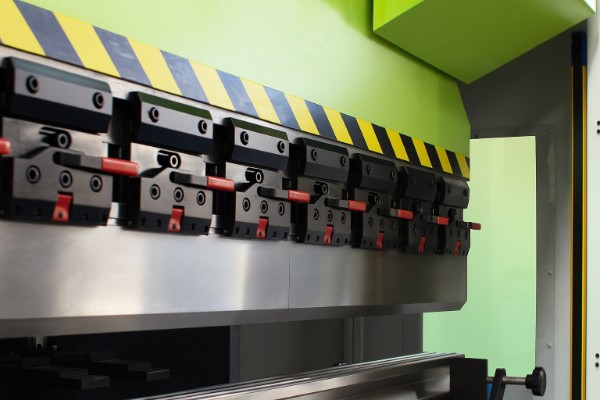

ANCLAJE RÁPIDO DE PUNZONES

El anclaje rápido permite substituir los punzones de una forma rápida sin necesidad de herramientas, tan solo aflojando manualmente las palancas rojas,  el punzón se descuelga sin caer, para que pueda ser arrastrado hasta sacarlo por el lateral.

Accesorio ideal para los plegados de bandejas y cajas en los que el operario tiene que estar cambiando de punzón continuamente ya que reduce el tiempo del cambio.

Además entre las grapas ofrecen mayor apertura para aquellas cajas que tienen un ala grande.

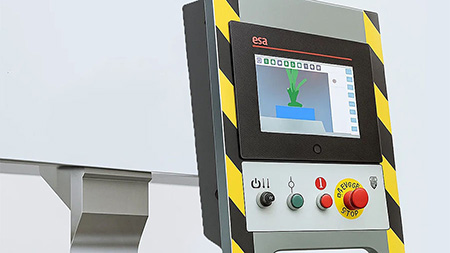

CNC S630 PROGRAMABLE A GRADOS 2D

Este CNC permite dibujar las piezas en 2D mediante gradosy probar la secuencia de plegado, con lo que no necesitamos hacer numerosas pruebas con chapa en la plegadora hasta encontrar la medida correcta para doblar a los grados que queremos.  Al finalizar, el CNC nos dará el desarrollo de la chapa y el cálculo de la presión de trabajo. Si te interesa, puedes ver nuestra plegadora CNC lo incluye de base.

Incluye una protección para no dañar los útiles que se pueden dibujar  o seleccionar de una libreria en el control. Incorpora un puerto USB que facilita la comunicación con un PC sin necesidad de cables y permitiendo así tener una librería de útiles y programas infinita. Permite gestionar hasta 4 ejes. Opcionalmente puede realizarse telediagnóstico.

Software 2D para PC de oficina técnica gratuito, permite el cálculo automático de la secuencia de plegado y realizar listas de tareas para organizar el trabajo.

Opcionalmente se puede incorporar teleasistencia.

Saber más sobre CNC S630

Feysama: Garantía de calidad

2 AÑOS DE GARANTÍA

Incluye 2 años de garantía en toda venta de maquinaria industrial. Esta garantía cubre cualquier daño en el transporte o fallo de alguna pieza. Si surge algún problema durante los 2 primeros años, nuestros técnicos están a vuestra disposición para arreglar o cambiar las piezas necesarias.

CALIDAD

Utilizamos materiales de máxima calidad y que cumplen la normativa de la unión europea. Nuestros componentes cumplen altos estándares de eficacia y productividad. Además ofrecemos descuento al realizar una sustitución de maquinaria industrial nueva  en función del estado de la misma.

SERVICIO TÉCNICO GRATUITO

Servicio técnico gratuito los dos primeros años. Además si se quiere, nuestro equipo técnico será quien hará la puesta en marcha de la máquina en su lugar de trabajo.
