Gracias a más de 15 años de experiencia con CNC, y nuestra estrecha colaboración con el fabricante italiano de CNC ESA Automotion, podemos presentar el Feysama’s CNC Advance. Un software pensado exclusivamente para plegadoras Feysama.
Nuestro equipo de I+D ha ido recopilando un gran número de valoraciones de nuestros clientes para crear un CNC que lleve el corte a un gran nivel de rendimiento y sencillez.
El Feysama CNC Advance es un software desarrollado por nuestros
ingenieros que añade funcionalidades extra al CNC de ESA estándar.
Dibuja en la pantalla táctil la forma de la pieza con puntos de plegado. Introduce el grosor y las medidas, el control adaptará el tamaño de la pieza a la pantalla automáticamente.

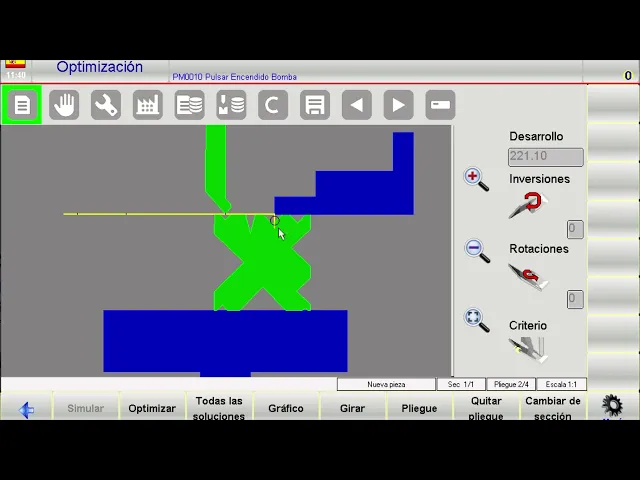

Podrás simular manualmente los plegados uno a uno para ver si hay alguna colisión con la mesa o los útiles sin malgastar chapa, el control calculará automáticamente la deformación de la chapa y aplicará una corrección al tope trasero para que no se enganche con la chapa (retráctil) y para que las medidas externas de los plegados sean correctas.
El CNC calculará la presión para no dañar los útiles y la gestionará automáticamente sin necesitar que el operario intervenga como ocurre con otros fabricantes.

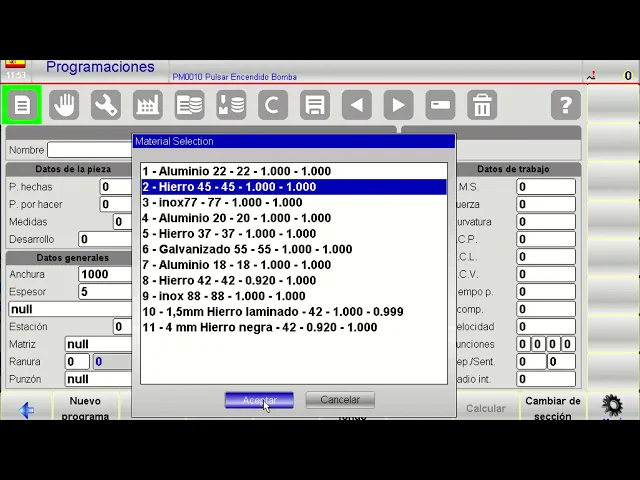

Después del cálculo, el control mostrará la medida exacta a cortar la chapa calculando incluso la deformación de esta según el tipo de material que queremos plegar.
El CNC te mostrará información útil sobre el estado de la máquina. Si hay una puerta abierta, la fotocélula activada o por que funciona lenta no te darán más males de cabeza o te harán perder más tiempo ya que verás lo que le pasa a la máquina en todo momento en la pantalla.
La visualización en dos dimensiones de la pieza y el plegado, permite al operario dibujar de una forma rápida y fácil el perfil de la pieza que quiere doblar.
Esto ahorra tiempo y material ya que nos permite probar si hay algún problema en el proceso de plegado sin malgastar chapa, que por ejemplo en el caso del acero inoxidable es muy costosa.
En el video podemos ver cómo se diseña una omega en 2D en tan solo 2 minutos. Solucionando problemas como la posición de la matriz o el orden de plegados rápidamente.

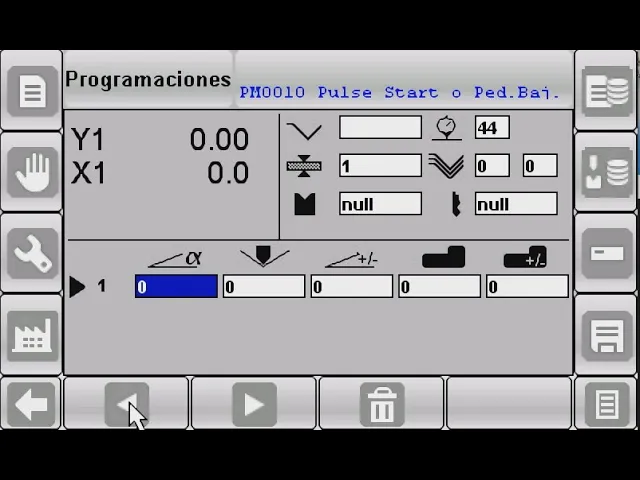

A diferencia de los posicionadores de cotas como los E21, este CNC se programa en grados de plegado, es por ello que después de introducir los datos del plegado (grueso de la chapa, matriz, punzón…etc) el s625 realizará un cálculo teórico de la medida a la que ha de bajar la plegadora CNC para obtener los grados deseados en la chapa que estamos usando. Es por ello que no debe malgastar chapas probando a que medida ha de mover el eje para obtener los grados que desea.
Incluso si el plegado no ha salido completamente correcto podremos corregirlo usando grados y no milímetros.
La presión de trabajo se debe calcular de acuerdo a la ranura «V», el punzón, el espesor y el material que estamos utilizando, es por ello que el ajuste de la presión es una tarea delicada ya que un valor demasiado elevado puede dañar el punzón o la matriz.
Si esta tarea es realizada por el CNC se reducen casi a cero los problemas ocasionados por un error en el cálculo o ajuste del tonelaje.
Dada nuestra experiencia y teniendo en cuenta el alto coste de los útiles de trabajo es una herramienta muy útil en este tipo de máquinas.
El software Feysama Advance informa al usuario de la situación de la máquina en todo momento. Además, muestra información sobre el estado de las emergencias, por ejemplo:
El retráctil es una mejora que evita que la colisión de la pieza con el tope. Cuando el punzón baja y sujeta la pieza, el CNC mueve el tope hacia atrás para evitar que al subir esta se enganche en el apoyo trasero.
La función de retráctil debe ser introducida manualmete durante la programación del cnc, sin necesidad de ajustar ningún final de carrera como en otras máquinas de otras marcas. Siendo completamente manipulable en el CNC por el operario, si es requerido.
Si realizamos la pieza en el software de la oficina este se encargará de aplicar el retráctil en el plegado que lo necesite automáticamente.
Junto con nuestros CNC ofrecemos un software gratuito para el PC de la oficina que permite realizar y organizar las piezas que se trabajarán en la plegadora.
Además, este software busca la mejor secuencia de plegado para piezas complejas automáticamente, lo que le ayudará a poder doblar las piezas complicadas.
También puede realizar listas de trabajo desde la oficina, incluyendo todas las piezas que necesita para poder completar un pedido, y pasarlo al operario que esté trabando en la máquina.
Todo podremos enviarlo a la máquina mediante un pen USB o wifi (opcional).
Nuestro software Feysama Advance incorpora el modo de ahorro de energía. El sistema desconecta la máquina cuando no se está utilizando para ahorrarle dinero. Se estima que para una plegadora CNC automática que trabaja un turno de 8 horas, el ahorro puede estar sobre 800€ / año.
ACCESORIOS OPCIONALES:
